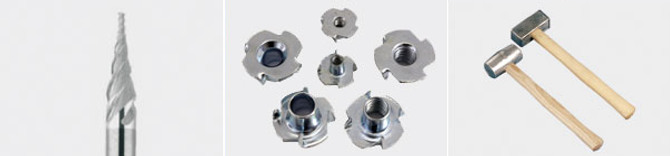

Narzędzia wykrojnikowe

Nożyce wielofunkcyjne UCN-01	Nożyce wielofunkcyjne UCN-02	Nożyce do cięcia z podwójnym noskiem UC-04
Giętarka do linii tnących UB-01	Wyciągarka do linii tnących i bigujących	Giętarka do linii tnących ECOBEND
	Nakrętki pazurkowe	Młotki

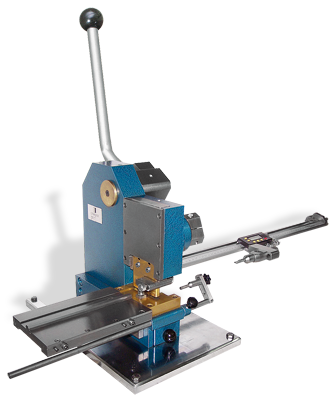

Nożyce wielofunkcyjne UCN-01

Wiele przedsiębiorstw, które zajmują się produkcją opakowań, musi konsultować się z dostawcą wykrojników w przypadku awarii i zmian zachodzących w formach. Zwiększa to koszty produkcji i powoduje stratę czasu.

Dlatego firma Unique wyprodukowała UCN-01 z myślą o rozwiązaniu tego problemu u producenta opakowań.

UCN-01 łączy w sobie operacje cięcia prostego, przecinania z jednostronnym noskiem oraz wycinania mostków w jednej maszynie. Umożliwia naprawę wykrojników i dokonywanie zmian na własną rękę w sposób ekonomiczny i praktyczny.

Podczas gdy system cięcia z przodu UCN-01 umożliwia wykonywanie wycinania mostków o szerokości 8-10 mm, wysokości 12-19 mm i grubości 3-6 pkt (1,05 - 2 mm), system tnący z tyłu wykonuje operację cięcia prostego i z jednostronnym noskiem o wymiarach 23,8-30 mm i 4-6 pt. Krawędzie tnące mają Możliwość ostrzenia 0,15 x 10 razy.

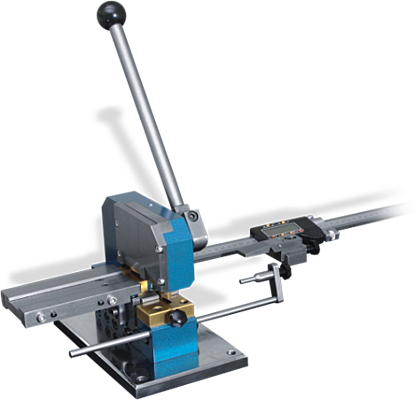

Nożyce wielofunkcyjne UCN-02

Wiele przedsiębiorstw, które zajmują się produkcją opakowań, musi konsultować się z dostawcą wykrojników w przypadku awarii i zmian zachodzących w formach. Zwiększa to koszty produkcji i powoduje stratę czasu.

Dlatego firma Unique wyprodukowała UCN-02 z myślą o rozwiązaniu tego problemu u producenta opakowań.

UCN-02 łączy w sobie operacje cięcia prostego, przecinania z jednostronnym noskiem oraz wycinania mostków w jednej maszynie. Umożliwia naprawę wykrojników i dokonywanie zmian na własną rękę w sposób ekonomiczny i praktyczny.

Podczas gdy system cięcia z przodu UCN-02 umożliwia wykonywanie wycinania mostków o szerokości 3-8 mm, wysokości 0-19 mm i grubości 1,5-3 pkt (0,5 - 1,05 mm), system tnący z tyłu wykonuje operację cięcia prostego i z jednostronnym noskiem o wymiarach 23,8-30 mm i 1,5-3 pt. Krawędzie tnące mają Możliwość ostrzenia 0,15 x 10 razy.

Ulotka informacyjna

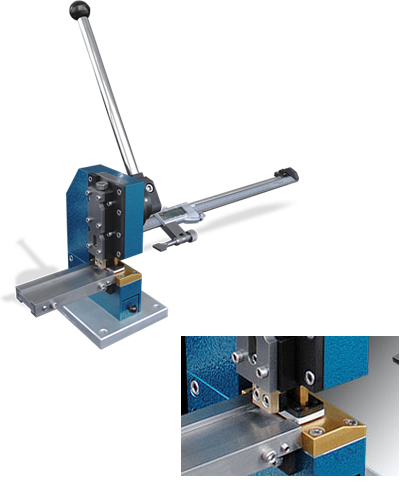

Nożyce do cięcia z podwójnym noskiem UC-04

Praktyczne i szybkie nożyce tnące stosowane w wykonywaniu wykrojników do produkcji opakowań. Dzięki tej maszynie możliwe jest cięcie proste, z noskami, noży,perforacji, kombi, itp...

Typ linii o wysokości 8 - 50 mm i grubości 1,5 - 4 pkt. (0,50 mm - 1,42 mm), w przypadku zwykłego cięcia i cięcia z podwójnym noskiem.

Urządzenie to, dzięki dużej sile mimośrodu, daje Możliwość wykonywania kolejnych operacji cięcia bez powodowania jakichkolwiek trudności. Przy cięciu z noskiem, kąt noska wynosi 54 stopnie, co odpowiada kątowi linii tnących ze standardowym kątem ostrzenia. (Opcjonalnie mogą być również produkowane noże o innych kątach

Ulotka informacyjna

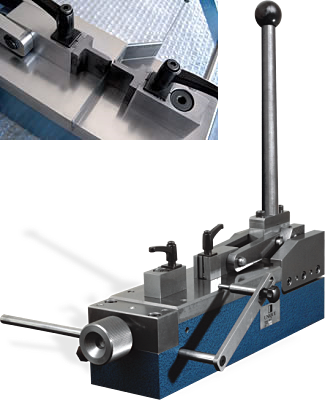

Giętarka do linii tnących UB-01

Jest to jedna z giętarek używanych do produkcji wykrojników poligraficznych.

Za pomocą giętarki UB-01 można wyginać detale o wysokości od 8 - 30 mm i grubości od 1,5 - 4 pkt (0,50 - 1,4 mm).

Gięcie jest wykonywane się za pomocą dĹşwigni, a znajdujące się w niej prowadnice z delikatną obróbką pozwalają na wykonanie perfekcyjnego gięcia.

Opcjonalnie za dodatkową opłatą dostępny jest zestaw do gięcia składający się z 26 lub 102 części

Ulotka informacyjna



Wyciągarki do linii tnących i bigujących

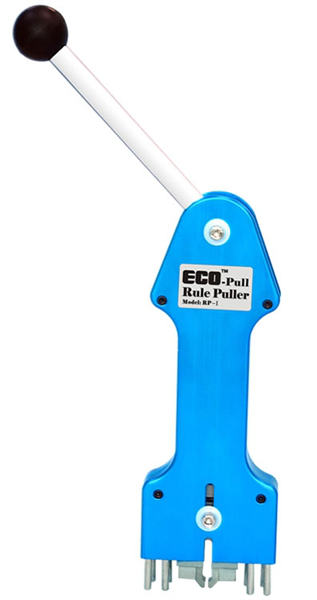

ECO-PULL - wyciąga linie do grubości 4pt.

Opis	Ilość
Wyciągarka ECO - PULL	1 szt.
Szczęki typu Standard	1 kpl.
Szczęki typu Slim (dla odległości do 6 mm)	1 kpl.

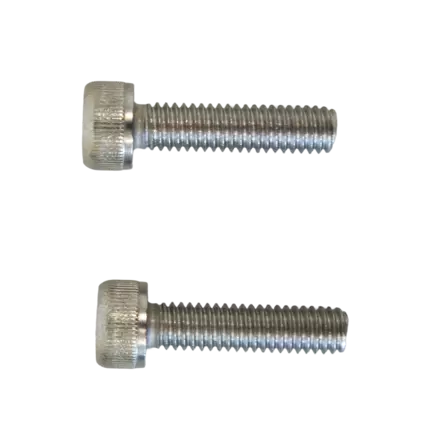

Srubki mocujące	1 szt.

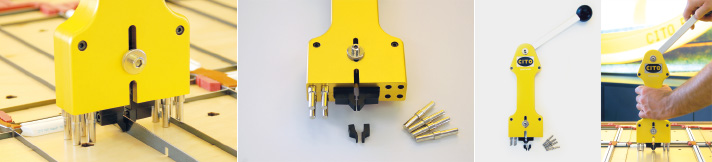

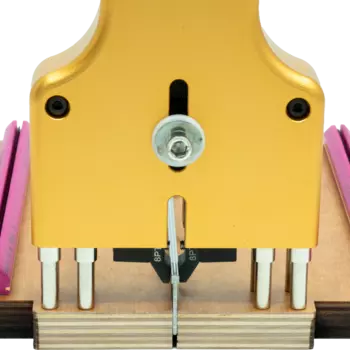

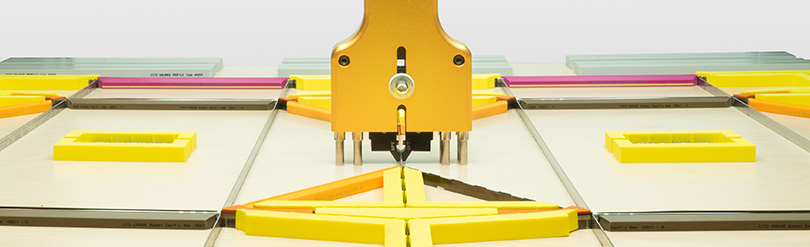

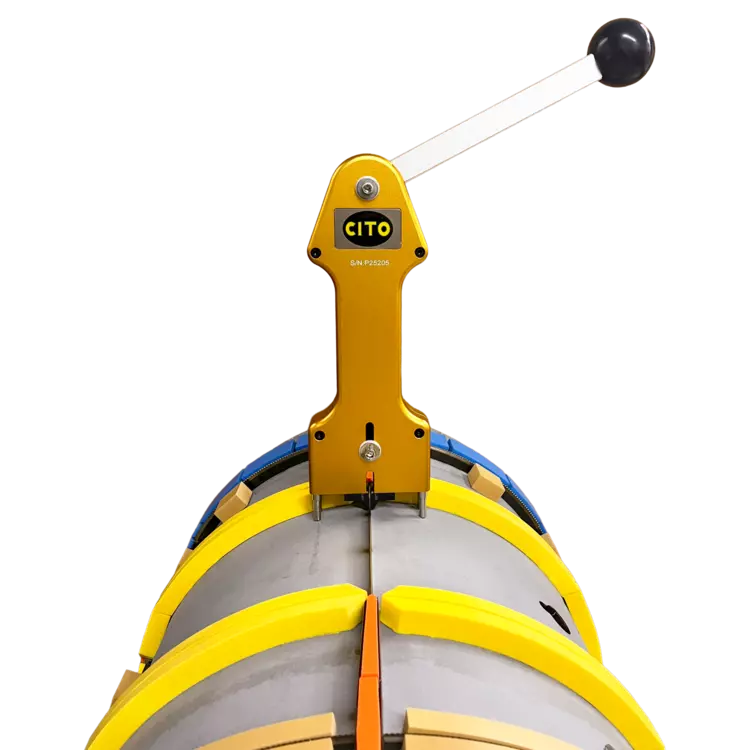

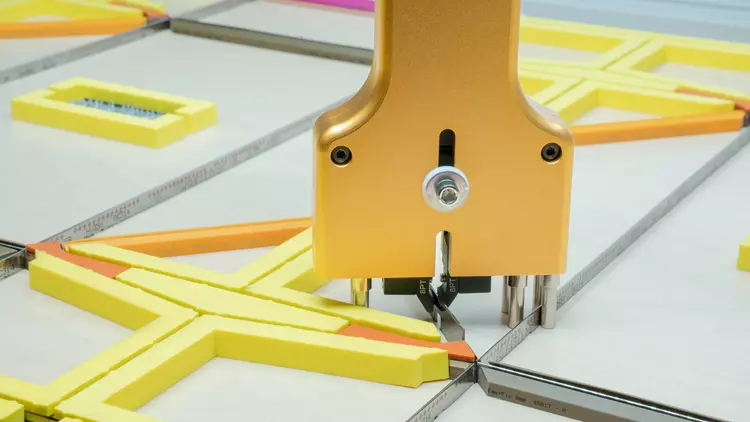

CITO RULE PULLER - wyciąga linie do grubości 4pt.

Opis	Ilość	Numer
Cito Rule Puller	1 szt.	BQS00020

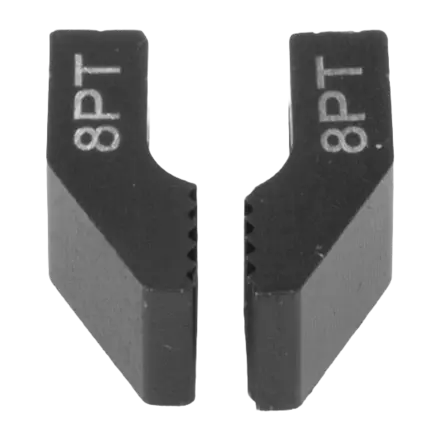

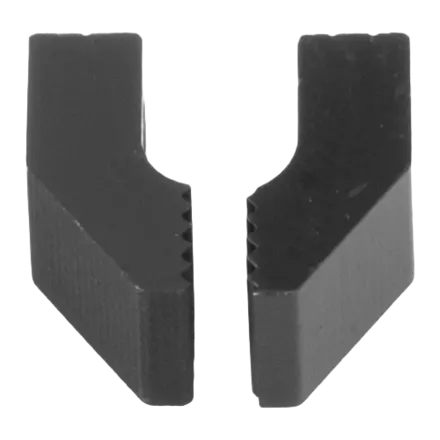

Szczęki typu Standard	1 kpl.	BQS00021
Szczęki typu Slim (dla odległości do 6 mm)	1 kpl.	BQS00022

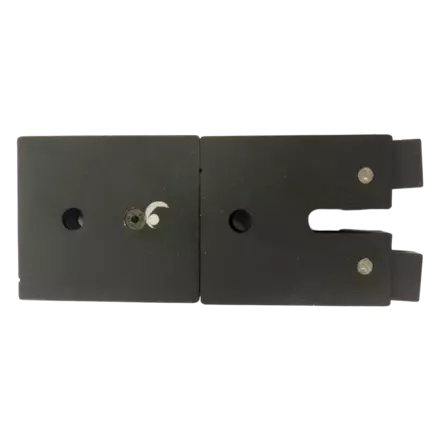

Suwak	1 kpl.	BQS00023

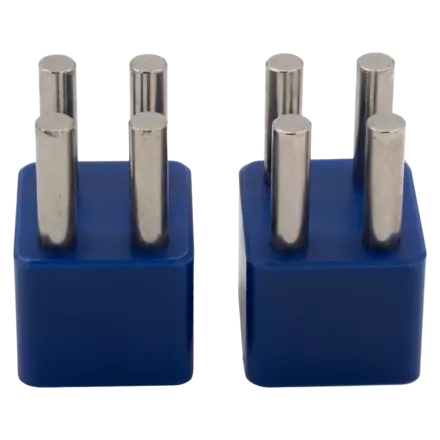

Kołki / Piny	1 szt.	BQS00024

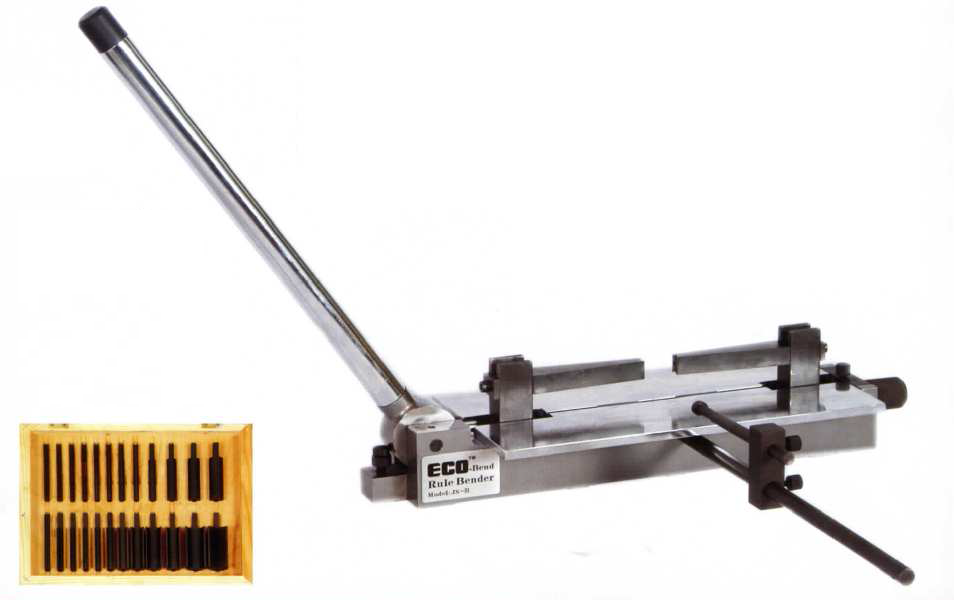

Giętarka do linii tnących ECO-BEND

Jest to jedna z giętarek używanych do produkcji wykrojników poligraficznych.

Za pomocą giętarki ECOBEND można wyginać detale o wysokości od 8 - 50 mm i grubości od 1,5 - 3 pkt (0,50 - 1,05 mm).

Gięcie jest wykonywane za pomocą dźwigni, a znajdujące się w niej prowadnice z delikatną obróbką pozwalają na wykonanie perfekcyjnego gięcia.

W komplecie zestaw do gięcia składający się z 24 kształtowników

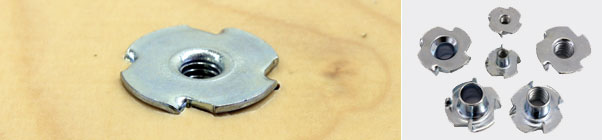

Nakrętki pazurkowe

Opis	Wymiary	Ilość	Numer
Tulejka bez gwintu	zewn. Ø 22 mm, wewn. Ø 6.75, 12 mm wysokość	200 szt.	BLC05001
Nakrętka z gwintem	M4, stal chromowana	200 szt.	BLC05002
Nakrętka z gwintem	M5, stal chromowana	200 szt.	BLC05003
Nakrętka z gwintem	M6, stal chromowana	200 szt.	BLC05004
Nakrętka z gwintem	M8, stal chromowana	100 szt.	BLC05005

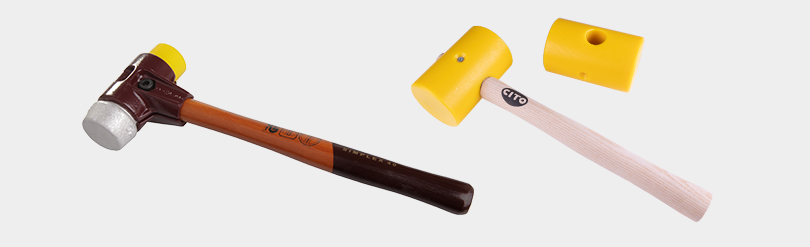

Młotki
